Rotor de concasseur

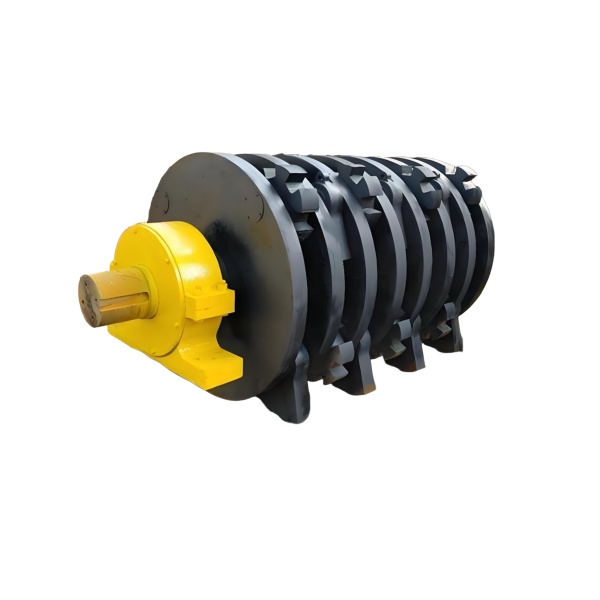

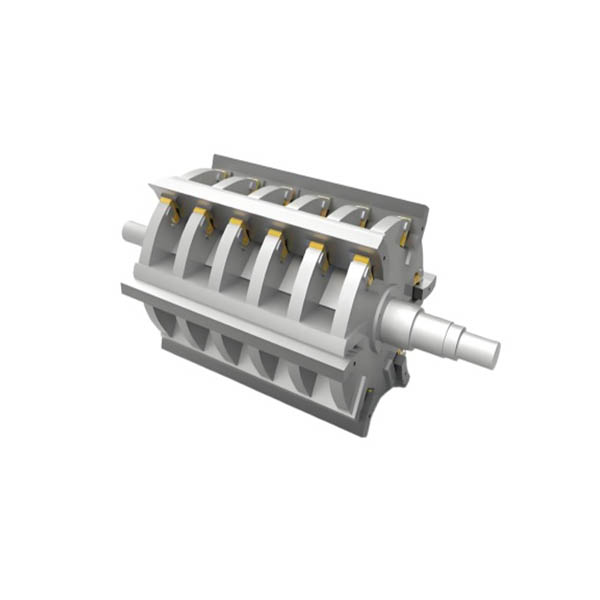

L'ensemble rotor de l'équipement de concassage à percussion comprend l'arbre principal, le tambour, les roulements, la barre de soufflage, le déflecteur, la plaque de protection, le bloc de pression, la plaque de protection, le déflecteur et le siège de roulement.

Le matériau de la barre de soufflage de l'équipement de concassage à percussion est l'acier à haute teneur en manganèse, le composite métal-céramique, les barres en alliage d'insert en acier à haute teneur en manganèse, etc. La barre de soufflage optimisée en forme de croissant peut assurer un impact vertical des matériaux, avec une force d'impact élevée et une efficacité de concassage élevée. Sa surface d'impact est plus grande que celle d'une barre de soufflage linéaire, ce qui la rend plus durable.

La barre de soufflage est fixée sur le rotor par des cales, et la surface de contact entre le bloc de cales et la plaque ventrale est trapézoïdale. Cette méthode de fixation garantit que plus la vitesse du rotor est rapide, plus la barre de soufflage est fixée fermement, et plus elle est fiable et pratique à démonter et à remplacer.

Le siège de palier de l'équipement de concassage à percussion est en acier moulé intégral et est fixé sur le châssis avec des boulons. La combinaison du siège de palier intégral et du palier est plus compacte, ce qui peut empêcher le palier de sauter.
